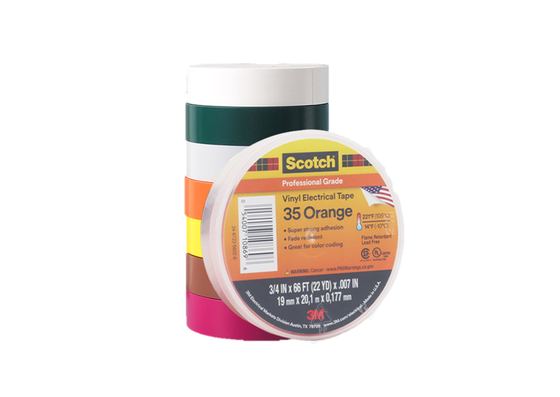

3M स्कॉच 35 ∙ रंग कोडिंग ∙ विद्युत टेप ∙ विनाइल वाहक

उत्पाद का वर्णन

3एम स्कॉच 35 3एम का पेशेवर-ग्रेड रंग-कोडिंग पीवीसी विनाइल इलेक्ट्रिकल टेप है, नाममात्र 7 मिली / 0.178 ¢ 0.18 मिमी, एकल-कोट गैर-संक्षारक रबर-आधारित या रबर-राल पीएसए, अस्तर रहित।यह 600 वी तक के स्प्लिस के प्राथमिक इन्सुलेशन के लिए है, चरण पहचान, मोटर-लीड रंग कोडिंग, पाइप-सिस्टम मार्किंग, सुरक्षा-क्षेत्र मार्किंग, हार्नेस बंडलिंग और एलवी/एमवी/एचवी जोड़ों पर बाहरी रैप। लोचदार पीवीसी उच्च लम्बाई देता है,लौ retardation, यूवी प्रतिरोध (पूरी तरह से यूवी सफेद; अन्य रंग फीका प्रतिरोधी), घर्षण/नमी/क्षार/एसिड/विलायक प्रतिरोध। क्षेत्रीय टीडीएस तापमान सीमाएं भिन्न होती हैंः कुछ 0-105 °C, कुछ -10-105 °C, UL510 नाममात्र 80 °C,IEC/CSA निरंतर प्रति प्रकार (जैसे, लाइसेंस द्वारा F-PVC P/90 या P/105); 9 या 10 फीका प्रतिरोधी रंग।

संरचना

विशेषताएं

• बहुरंगी चरण कोडिंगः 9/10 फीका प्रतिरोधी रंग (लाल/पीला/हरा/नीला/भूरा/सफेद/नारंगी/बैंगनी, कुछ गुलाबी) 3-चरण/बहुचरण/तटस्थ/भूमि आईडी के लिए;काले टेप प्लस मार्कर या गर्मी-संकुचन आस्तीन से आसान.
• 7-मिमी लोचदार पीवीसी अनुरूपताः 0.178 ≈ 0.18 मिमी, 225% लम्बाई; छोटे त्रिज्या वाले स्प्लिस पर ~ 5/8 चौड़ाई तक आधा-चौड़ाई; पीईटी / ग्लास की तुलना में नरम, कागज की तुलना में अधिक नमी प्रतिरोधी,सस्ते रंगीन विनाइल की तुलना में अधिक समान.
• 600V इन्सुलेशन प्लस मार्किंगः UL510/CSA 600V, डाईलेक्ट्रिक ~1250V/मिल/49.2kV/मिमी, IR >106MΩ; प्राथमिक स्प्लिट इन्सुलेशन और कलर रिंग एक में, कोई अलग काला + पेंट नहीं।
• रबर/रबर-राल गैर संक्षारकः स्टील/बैक अप एडेशन 2.2N/10mm, कम इलेक्ट्रोलाइटिक संक्षारण (कारक 0.9) Cu/Al के तारों पर; अम्लीय/एड-हॉक कपड़े टेप की तुलना में अधिक सुरक्षित दीर्घकालिक।
• लौ-प्रतिरोधक और मौसम/यूवीः UL510 लौ-प्रतिरोधक; सफेद पूरी तरह से यूवी, अन्य बाहरी/पौधे/सेल साइट सूर्य-बारिश के लिए फीका प्रतिरोधी; गैर-एफआर रंग के पैकेजिंग टेप की तुलना में सुरक्षित।
• रासायनिक/व्यापक पर्यावरण प्रतिरोधः घर्षण, नमी, क्षार, एसिड, कई सॉल्वैंट्स (टीडीएस के दायरे में); केवल लेबल फिल्म की तुलना में मोटर के तारों, पाइपिंग और हार्नेस की बेहतर सुरक्षा करता है।
• क्षेत्रीय तापमान सीमाएंः लगभग 0 ̊105°C, लगभग -10 ̊105°C, UL510 नाममात्र 80°C, IEC/CSA प्रति प्रकार 90/105°C; केवल इनडोर vinyl से बेहतर, लेकिन प्रति क्षेत्रीय TDS -10 से कम उपयोग।
• विनिर्देशों के लिए तैयार बाहरी पैकेजः एलवी/एमवी/एचवी के लिए रबर-स्प्लिसिंग/मास्टिक पर आधा लूप; केवल मोनोक्रोम टेप के विपरीत चरण रंग और यूवी/मैकेनिकल जैकेट को जोड़ती है।

आवेदन

• 3-चरण/बहु-चरण आईडीः A/B/C, N, PE के लिए पीले/हरे/लाल या भूरे/काला/ग्रे के लिए वितरण शाखाओं, बिजली केबलों, पैनल बस रंग के छल्ले।
• मोटर-लीड कोडिंगः रिवाइंड मोटर्स, टर्मिनल, वीएफडी/सर्वो यू/वी/डब्ल्यू लीड क्रॉस-फेज को रोकने के लिए 35 में लिपटे हुए।
• तार-स्प्लिट प्राथमिक इन्सुलेशनः 600V पिगटेल/क्रिम स्प्लिट्स ≥2 आधा-लूप में, इन्सुलेशन और चरण रंग एक साथ देते हैं।
• नियंत्रण/इंस्ट्रूमेंट हार्नेस कोडिंगः पीएलसी, डीसीएस, टर्मिनल ब्लॉक और सेंसर तारों को निरीक्षण/पुनर्निर्माण के लिए रंग-कोड किया गया है।
• पाइप सिस्टम के चिह्नः दुकान हवा, पानी, तेल, वैक्यूम और रासायनिक लाइनें पाइप शरीर/वाल्वों पर रंग के छल्ले सुरक्षा रंग कोड के अनुसार।
• सुरक्षा-क्षेत्र चिह्नः स्विचआउट रूम, लॉकआउट/टैग किए गए/ऊर्जायुक्त चेतावनी पट्टी फर्श पर/रंगीन टेप प्लस संकेतों के साथ उपकरण।
• एमवी/एचवी स्प्लिट बाहरी पैकेजः यूवी/अब्रेशन/संदूषण सुरक्षा के लिए रबर स्व-फ्यूजिंग/मास्टिक प्राथमिक, आधा-लूप 35 चरण रंग द्वारा।
• केबल जैकेट की मामूली मरम्मत और आईडीः एलवी नियंत्रण जैकेट के निशान, सेल-साइट/कम्युनिकेशन लाइन अलगाव, रेट्रोफिट-जोड़े गए लाइन रंग के छल्ले।
