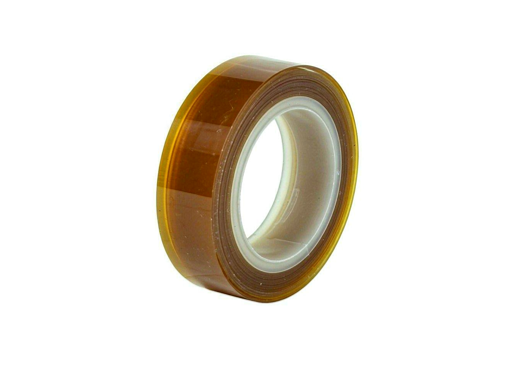

3M 7419 पॉलीमाइड फिल्म टेप सिलिकॉन मुक्त एक्रिलिक चिपकने वाला कम स्थिर कप्तान टेप

उत्पाद का वर्णन

3M 7419 एक कम स्थैतिक, सिलिकॉन मुक्त पॉलीमाइड (Kapton®) एकल-कोट उच्च तापमान टेप है, एम्बर, कुल 1.8mil/0.046mm, 1mil/0.025 मिमी डुपोंट कैप्टन फिल्म और एक विशेष गैर सिलिकॉन एक्रिलिक पीएसए; मानक रोल 33m/36yd एक पॉलीथीन कोर पर। यह पीसीबी सोल्डर मास्किंग और अन्य उच्च-ताप चरणों के लिए बनाया गया है।10 मिनट के बाद 260°C/500°F पर यह अभी भी साफ साफ FR-4 से कम/कोई अवशेष के साथ हटा सकते हैं, सोना, तांबा और सिलिकॉन; सिलिकॉन मुक्त एक्रिलिक प्रदूषण को कम करता है जो बाद में बंधन/अनुरूप कोटिंग को नुकसान पहुंचा सकता है, जबकि स्थिर-विसारक व्यवहार ईएसडी-संवेदनशील लाइनों के लिए उपयुक्त है,इसके अतिरिक्त रासायनिक और पाउडर-कोट मास्किंग की मांग.

संरचना

विशेषताएं

• सिलिकॉन मुक्त एक्रिलिक, कोई संदूषण नहींः सिलिकॉन पीआई (जैसे 5413/7413 परिवारों) सिलिकॉन-तेल पलायन के बिना मिलाप मुखौटा के लिए; बाद में मिलाप, तार बंधन के लिए सुरक्षित,अंडरफिल और अनुरूप कोटिंग.
• कम स्थैतिक अपव्ययकारी: अनलॉन्ड/रिमूवल स्थैतिक <100V, सतह प्रतिरोध 5×106Ω/स्क्वायर; SMT/सेमीकंडक्टर/HD/ऑप्टोइलेक्ट्रॉनिक्स लाइनों में मानक सिलिकॉन PI की तुलना में कम ESD जोखिम।
• 260 डिग्री सेल्सियस पर कम बेकिंग के बाद साफ हटानाः कप्तान प्लस स्पेशलिटी एक्रिलिक 260 डिग्री सेल्सियस/500 डिग्री सेल्सियस पर 10 मिनट के लिए तांबे/एफआर-4/सोने/सिलिकॉन पर रहता है और बहुत कम/कोई दाग/शेष नहीं के साथ हटाता है।क्रेप/यूपीवीसी/पीईटी की तुलना में बहुत गर्म और कुछ ऐक्रेलिक पीआई की तुलना में अधिक सोल्डर के बाद साफ.
• आयाम-स्थिर, अछूता पीआईः 0.046 मिमी की फिल्म लोडर हीट सिकुड़ने/ज्वलन का प्रतिरोध करती है, 6000V डायलेक्ट्रिक, किनारे के ढहने के बिना ठीक पैड/सोने की उंगलियों को मास्क करती है; कागज/कपड़े से पतला/साफ उच्च तापमान,मोटी फोम से अधिक सपाट.
• रासायनिक प्रतिरोधी मांगे मास्कः विशेष उच्च तापमान एक्रिलिक सूट ईट/स्वच्छ/पावडर-कोट उच्च तापमान मास्क कमोडिटी एक्रिलिक फिल्म की तुलना में बेहतर; सिलिकॉन मुक्त भी पाउडर-क्योर सिलिकॉन धब्बे को कम करता है।
• पीसीबी लागू करने के दौरान एम्बर अर्ध-पारदर्शी संरेखण के लिएः निशान / सोने की उंगलियों / किंवदंती किनारों को देखें; अपारदर्शी पन्नी / कपड़े की तुलना में अधिक सटीक, पारदर्शी पीईटी की तुलना में गर्म।
• लाइनरलेस मानक/लाइनरलेस रूपांतरणः हाथ/डिस्पेंसर के लिए 7419 लाइनरलेस; सोने की उंगली के आकार, छेद मुखौटे और स्वच्छ मरम्मत कचरे के साथ ऑटो प्लेसमेंट के लिए 7419L पीईटी लाइनर;अस्तर रहित सिलिकॉन पीआई से आसान रूपांतरण.
• चिकनी सतहों पर नियंत्रित टच वक्रः मध्यम स्टील/कॉपर प्रारंभिक, 72 घंटे में अधिक मजबूत, 260°C/10min पर उच्च, फिर भी परिभाषित साफ हटाने योग्य;अवशेषों के प्रति संवेदनशील पुनर्मिलन के लिए बेहतर है, जो कि सिलिकॉन पीआई की तुलना में अधिक कठोर है.

आवेदन

• पीसीबी तरंग/पुनःप्रवाह मिलाप मुखौटाः पैड, सोने की उंगलियां, छेद, बीजीए किनारे और कनेक्टर पिन तरंग/पुनःप्रवाह/चयनशील मिलाप से पहले; पट्टी के बाद कम मलबा/शेष।
• स्वर्ण-उंगली/सोने से मढ़वाया गया सुरक्षाः उच्च तापमान चरणों के दौरान डीआईएमएम स्लॉट, कनेक्टर, सोने के संपर्क और प्रमुख सोने की सतहें
• अवशेष-संवेदनशील इलेक्ट्रॉनिक सब्सट्रेट: FR-4, तांबे की पन्नी, सिलिकॉन, सिरेमिक और सोल्डर-मास्क अस्थायी आवरण जहां बाद में बंधन/वितरण/अनुरूप कोटिंग के लिए शून्य सिलिकॉन की आवश्यकता होती है।
• एसएमटी/सेमीकंडक्टर ईएसडी-संवेदनशीलः आसपास के एसएमडी उच्च-तापमान मास्क, वेफर/पैकेज अस्थायी पकड़, लीड-फ्रेम छोटे भागों की सुरक्षा कम अनविंड स्टैटिक के साथ।
• रासायनिक/एटच और पाउडर उच्च तापमान मास्कः सफाई, माइक्रो-एटच, लघु रासायनिक जोखिम और पाउडर-कोट उपचार मास्किंग के साथ एक्रिलिक रासायनिक प्रतिरोधक प्लस कोई सिलिकॉन नहीं।
• एचडीडी/ऑप्टिक्स/सेंसरः हेड एसेम्ब्ली, लेंस बैरल और ऑप्टिकल विंडो-जिग कवर कम स्थिरता के साथ और कणों/तेल के जोखिम को कम करने के लिए कोई सिलिकॉन नहीं।
• डाई-कट के आकार के मास्कः 7419L या स्व-स्थापना के लिए स्व-स्थापना के लिए पीईटी अस्तर के साथ स्व-छाया वाले स्वर्ण-उंगली के आकार, छेद बिंदु, संकीर्ण निशान वाले मास्क और फीडर स्ट्रिप्स।
• अस्थायी उच्च तापमान विद्युत इन्सुलेशनः पतले पीआई इन्सुलेशन आवरण, कॉइल टर्मिनल और परीक्षण-फिक्स्चर गर्म चेहरे (प्राथमिक नामित इन्सुलेशन के रूप में नहीं; विद्युत विनिर्देशों की पुष्टि करें) ।
